CONTATOR AUXILIAR NX40E-75 220V60HZ ABB
CONTATOR AUXILIAR NX40E-75 220V60HZ ABB
ID: 1SBH901074R7540
EAN: 3471522390752
OBS: ESTE SUBSTITUI O MODELO ANTIGO NS40E-25

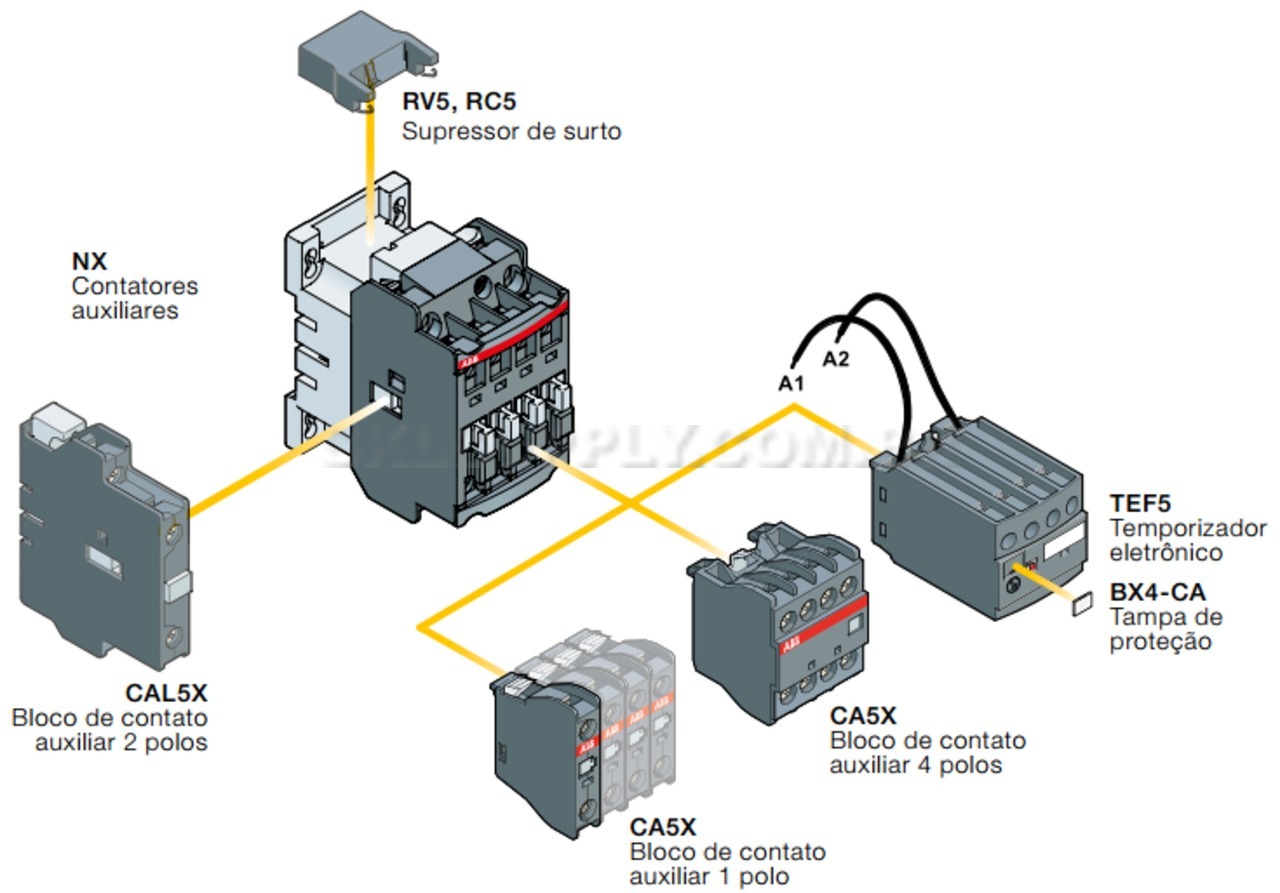

NX contatores auxiliares são usados para comandar circuitos auxiliares e de controle. Estes contatores auxiliares são do tipo bloco com: – 4 polos. Contatores auxiliares com elementos de contatos auxiliares interconectados mecanicamente – circuito de controle: operação CA – blocos de contato auxiliares adicionais para a montagem frontal ou lateral e uma ampla gama de acessórios.
Características de utilização de contatos de acordo com a IEC
- Tipos de contatores auxiliares Operação CA : NX
- Normas: IEC 60947-1 / 60947-5-1 / EN 60947-1 / 60947-5-1
- Tensão nominal operacional Ue max.: 690 V
- Frequência nominal (sem redução): 50 / 60 Hz
- Corrente térmica convencional ao ar livre Ith θ ≤ 40 °C: 16 A
Ie / Corrente operacional nominal AC-15 de acordo com IEC 60947-5-1
- 24-127 V 50/60 Hz: 6 A
- 220-230 V 50/60 Hz: 4 A
- 380-415 V 50/60 Hz:3 A
- 500 V 50/60 Hz: 2 A
- 690 V 50/60 Hz 2 A
- Capacidade de fechamento nominal AC-15: 10 x Ie AC-15 de acordo com IEC 60947-5-1
- Capacidade de interrupção nominal AC-15: 10 x Ie AC-15 de acordo com IEC 60947-5-1
Ie / Corrente operacional nominal DC-13 de acordo com IEC 60947-5-1
- 24 V CC: 6 A / 144 W
- 48 V CC: 2.8 A / 134 W
- 72 V CC: 1 A / 72 W
- 110 V CC: 0.55 A / 60 W
- 125 V CC: 0.55 A / 69 W
- 220 V CC: 0.30 A / 66 W
- 250 V CC 0.30 A / 75 W
- Dispositivo de proteção contra curto circuito para contatores Ue ≤ 500 V CA - gG tipo fusível : 10A
- Corrente nominal para transitórios lcw:
- a 40 °C temperatura ambiente, em ar livre a partir de estado frio:
para 1.0 s: 100A
para 0.1 s: 140A
- Capacidade mínima de chaveamento com taxa de falha de acordo com IEC 60947-5-4
- 17 V / 5 mA
- 10-6
- Tempo sem sobreposição entre os contatos N.A. e N.F.: ≥ 2 ms
- Dissipação de potência por polo a 6 A: 0.1 W
- Frequência máxima de chaveamento elétrico AC-15: 1200 ciclos/h
-
